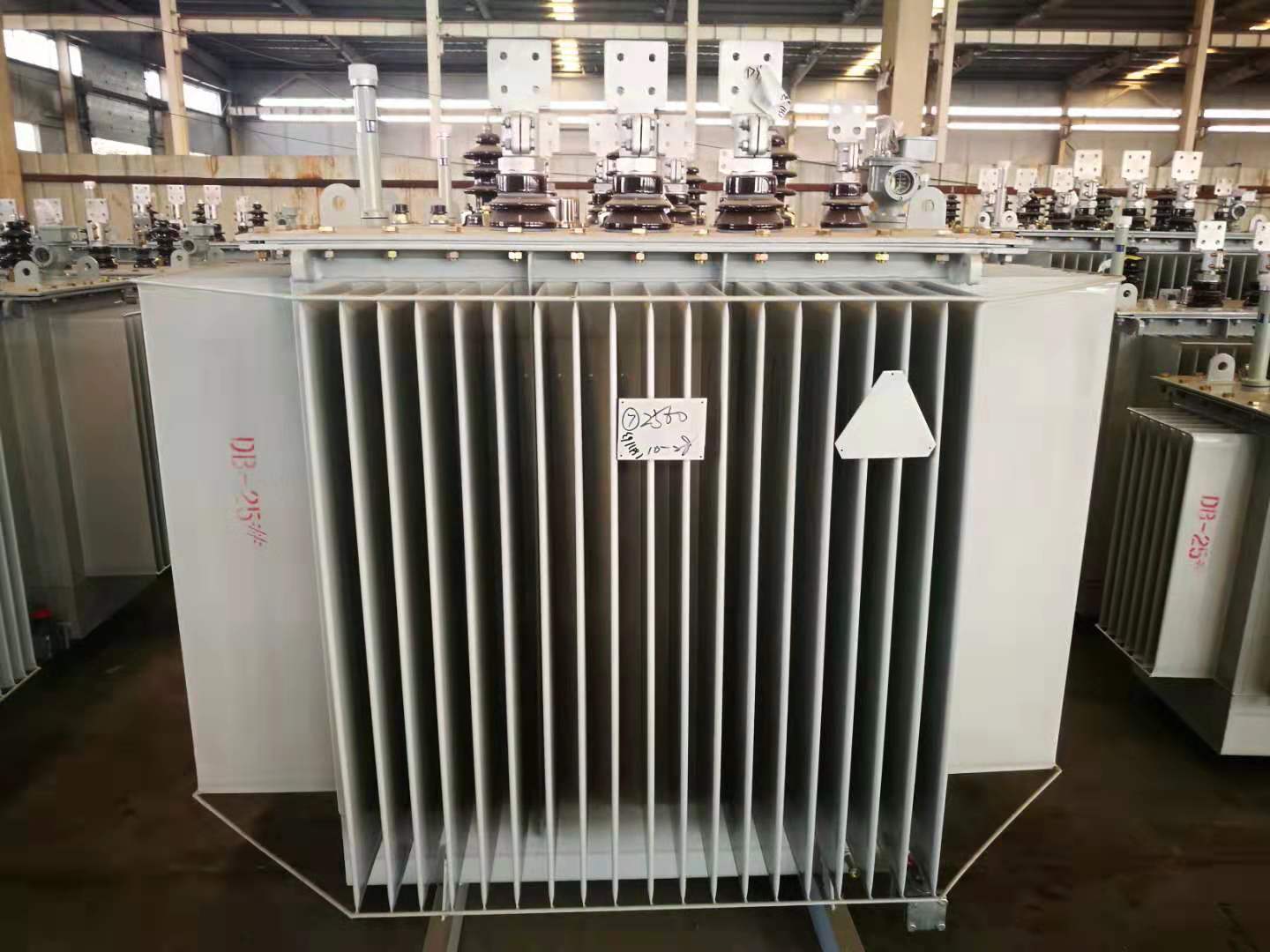

很多時候人們都注意到油浸式變壓器旁邊還有一個小圓柱形的東西，卻不知道這是做什么用的，今天油浸式變壓器廠家的工程師就來解釋一下這個小東西（油枕）的作用以及圖片。下圖是一個常規的油浸式變壓器，沒有增加任何油枕。通常來說油枕有兩種一個是橫著的，是大油枕，一個是豎著的是小油枕。

    油浸式變壓器的油枕又成為儲油柜，主要作用是當變壓器油的體積隨著油的溫度膨脹或縮小時，儲油柜起著儲油及補油的作用，從而保證油箱內充滿油。同時由于裝了儲油柜，使變壓器縮小了與空氣的接觸面，減少了油的劣化速度。儲油柜的側面還裝有一個油位計（油標管），從油位計中可以監視油位的變化。油浸式變壓器油枕的作用包括：（1）油枕在任何溫度和運行條件下使變壓器油箱充滿油。 （2）為了使變壓器本體和套管下部可靠地浸入油中，確保了安全運行，減少了套管的設計尺寸。 （3）變壓器油只與油枕中的空氣接觸（有些還配有膠囊式呼吸器），減少了與空氣的接觸面，減少了變壓器油的水分和氧化機會。 油枕中的油溫低于油箱中的油溫，也降低了氧化速度，有利于減緩油的老化。 （4）氣墊繼電器可以安裝在油枕的連接管和油箱之間。 （5）變壓器油從空氣中吸收的水分會沉積在油枕底部的污物收集器中定期排出，使水分不會進入油箱。

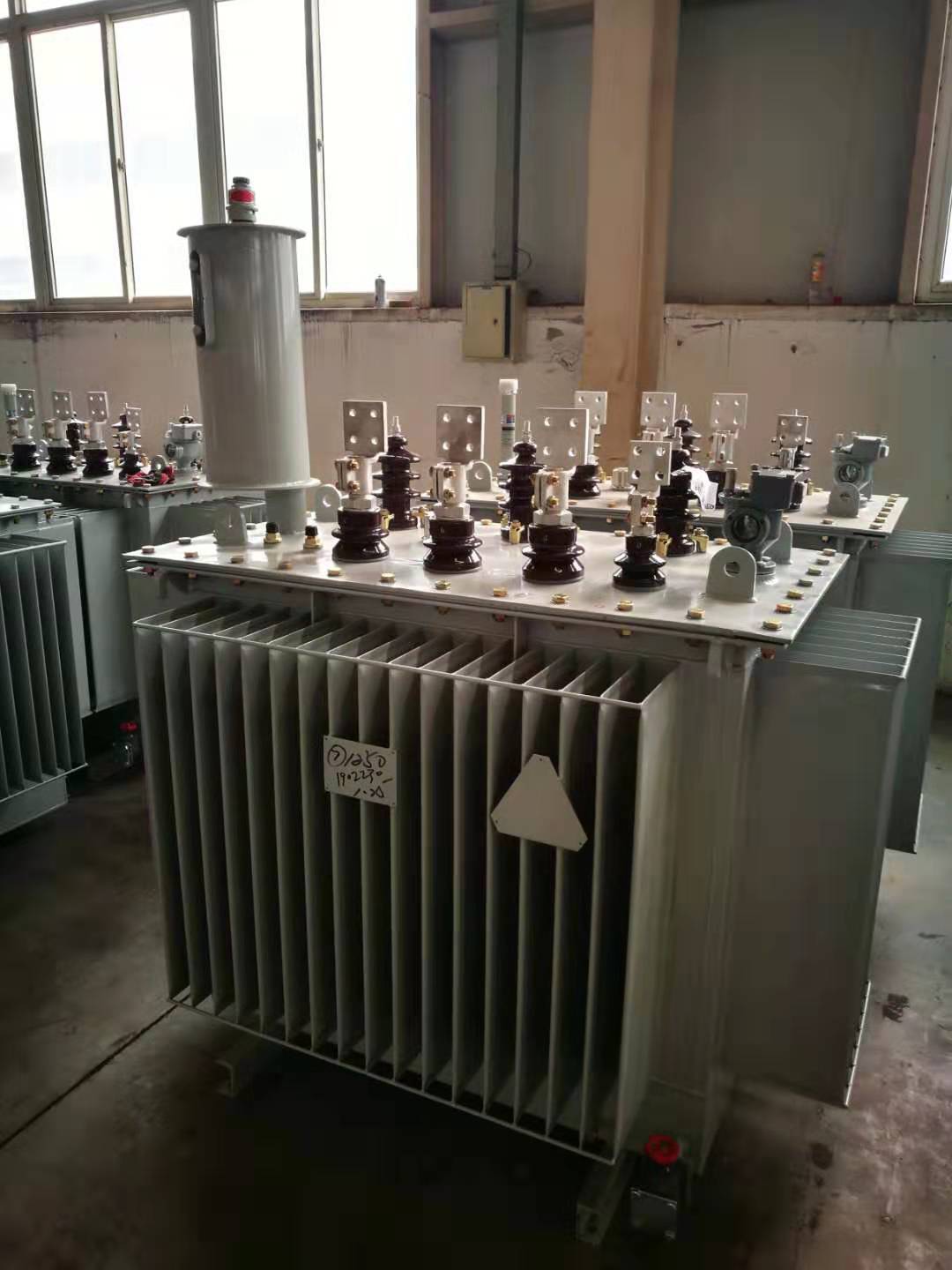

油浸式變壓器小油枕

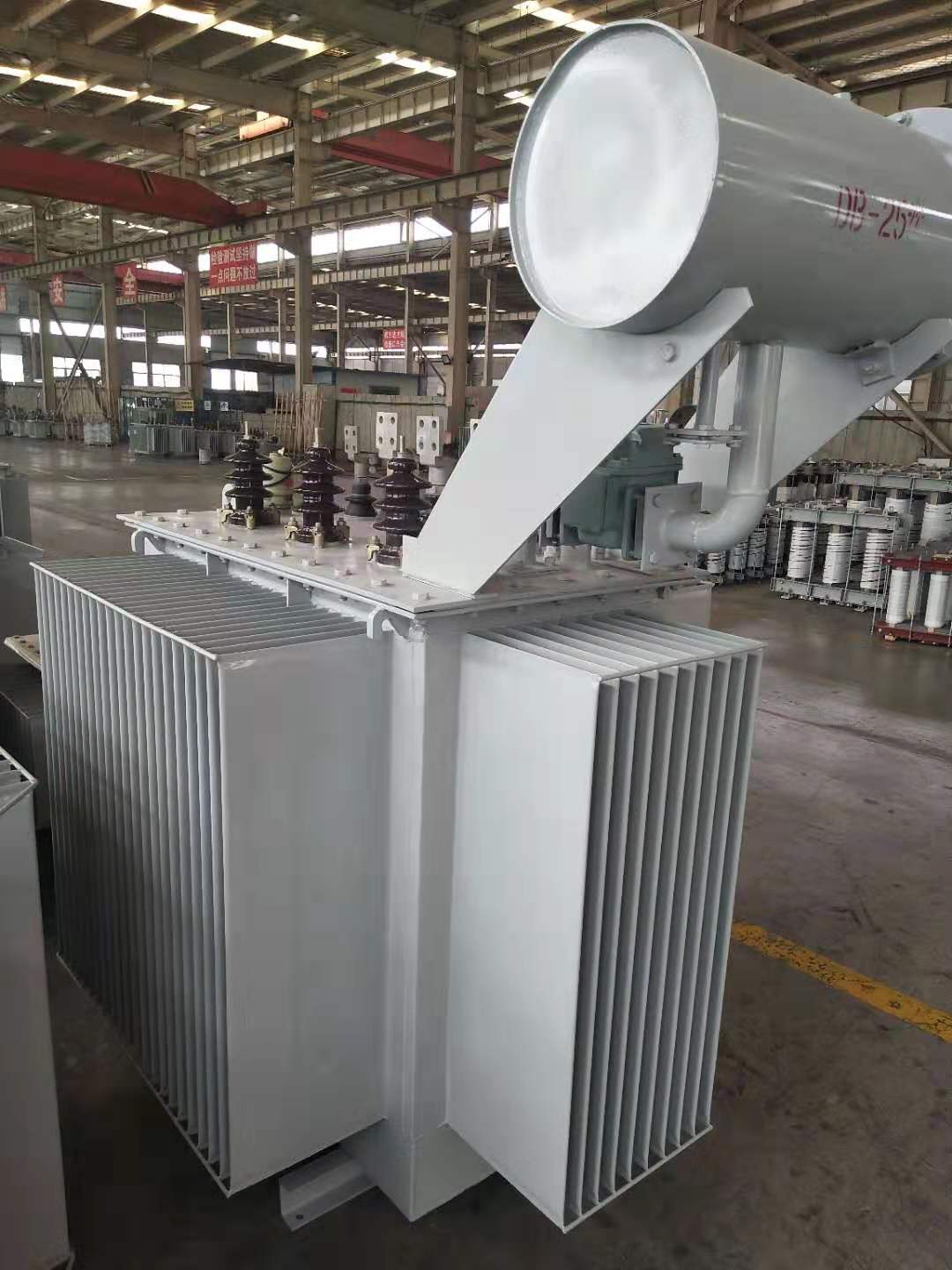

油浸式變壓器大油枕

    油浸式變壓器油枕的工作原理：當變壓器油的體積隨著油的溫度膨脹或減小時，油枕起著調節油量，保證變壓器油箱內經常充滿油的作用。如沒有油枕，油箱內的油面波動就會帶來以下不利因素：一是油面降低時露出鐵芯和線圈部分會影響散熱和絕緣；二是隨著油面波動空氣從箱蓋縫里排出和吸進，而由于上層油溫很高，使油很快地氧化和受潮。油枕的油面比油箱的油面要小，這樣,可以減少油和空氣的接觸面，防止油被過速地氧化和受潮。三是油枕的油在平時幾乎不參加油箱內的循環，它的溫度要比油箱內的上層油溫的低的多，油的氧化過程也慢的多，因此有了油枕，可以防止油的過速氧化
