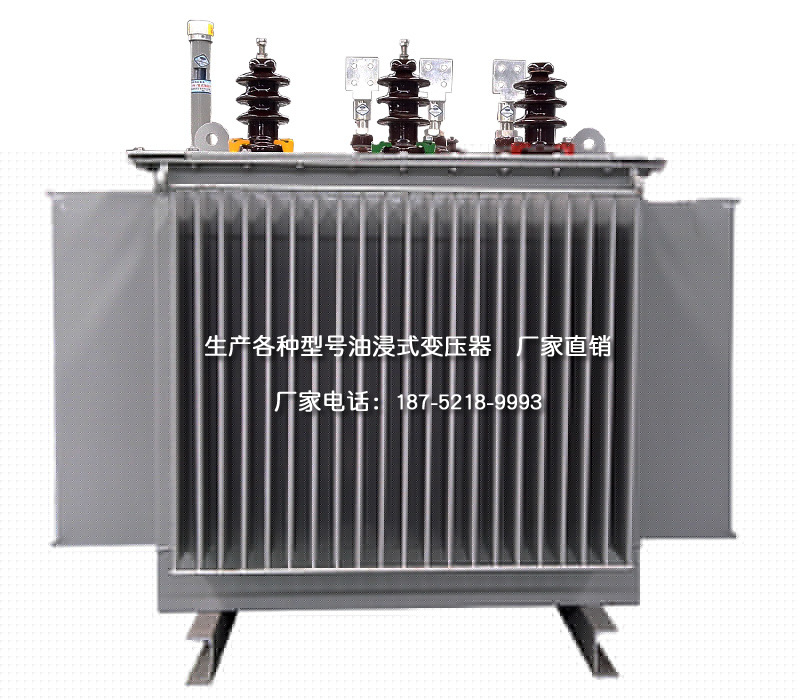

油浸式變壓器是工礦企業和民用建筑供電配電系統的重要設備之一。油浸式變壓器可降低用戶使用的10（6）或35 kV至230/400 V母線電壓的網絡電壓。此類產品適用于AC 50（60）Hz，三相最大額定容量2500 KA（單相最大額定容量833 KA，一般不建議使用單相變壓器），可在室內（室外）使用，容量315 KA及以下可安裝在桿上，環境溫度不高于40度，不低于-25度，最高日平均溫度為30度，最高年平均溫度為20度，相對濕度。不超過90％（環境溫度25℃），海拔不超過1000米。

關于油浸式變壓器的結構，很多人知道主要構成，還有一些細節，工程師說到油浸式變壓器組成結構的主要部件包括：

1.鐵芯

核心材料大多采用優質高滲透冷軋取向硅鋼片，全斜縫，步進式三級縫，無孔裝訂，板夾結構。

2.線圈

線圈材料采用優質無氧銅扁線制成，低壓線圈采用連續或螺旋結構;高壓線圈采用連續或纏繞的連續結構，第一段和末段采用絕緣加強，線圈采用非浸漆，但經干燥后形成有機整體。

3.身體絕緣

在芯窗線圈上端安裝30mm整體層壓木環和30mm分壓板，在下端安裝70mm整體層壓木支架，不僅增強了主絕緣強度，而且提高了線圈軸的動態穩定性。

4.引線

高壓引線，有載分接開關，高質量，無勵磁分接開關，低電流和三相單相分接開關，無大電流激勵。

5.油箱

變壓器（<6300KVA）采用水箱和固定翅片散熱器，變壓器（> 8000KVA）采用鐘罩水箱和可拆卸翅片散熱器。

6.基礎原件

減壓閥安裝在容量大于315KVA的開放式變壓器中。

溫度控制器變壓器容量（> 1000KVA）安裝溫度控制器。

氣體繼電器變壓器容量（> 800KVA）安裝氣體繼電器。

快速油壓繼電器的變壓器容量大于8000KVA，安裝了快速油壓繼電器。
