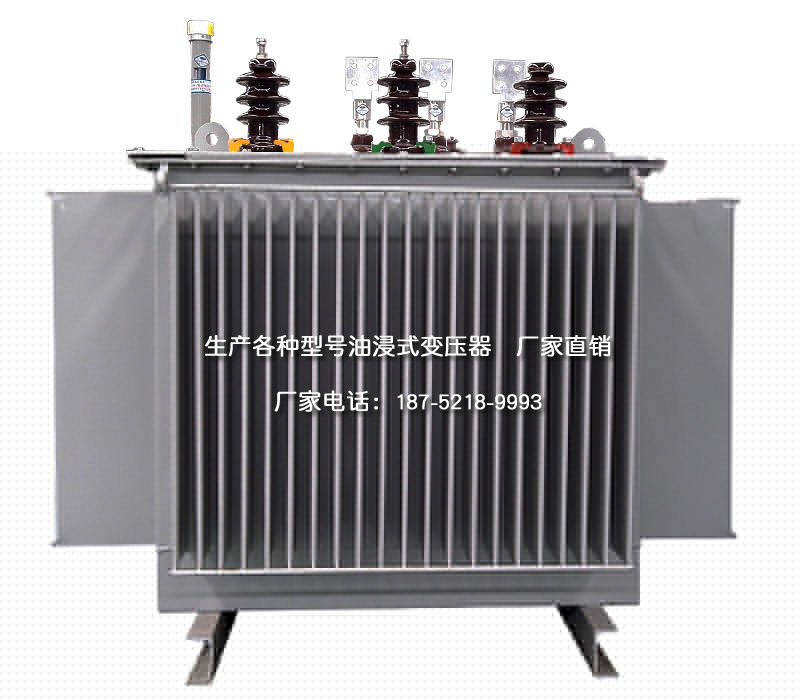

油浸式變壓器是工礦企業和民用建筑供電配電系統中最重要的設備之一，它可以在室內和室外使用，它是一種常見的分發組件。油浸式變壓器可降低用戶使用的10（6）或35 kV至230/400 V母線電壓的網絡電壓。那么油浸式變壓器的主要部件組成呢？以下油浸式變壓器廠家將向您詳細介紹油浸式變壓器的組件，希望對您有所幫助。

讓我們來看看油浸式變壓器的主要部件組成：

1.油浸式變壓器核心：核心是變壓器磁路的主要部分。核心結構分為兩種類型：核心結構和殼體結構。核心變壓器：核心變壓器的初級和次級繞組布置在核心的兩個核心柱上。結構簡單，電源變壓器均采用核心結構。外殼變壓器：外殼變壓器的核心圍繞繞組的上下兩側。由于制造復雜，經常使用小型干式變壓器。

2.油浸式變壓器繞組（線圈）：繞組是變壓器的電路部分，由絕緣銅或鋁線制成。繞組充當電流載體，產生磁通和感應電動勢。它還分為高壓繞組，低壓繞組，同心繞組和重疊繞組。

3.油浸式變壓器附件：電源變壓器配件包括油箱，油枕，分接開關，安全氣道，絕緣套管等。其功能是確保變壓器安全可靠運行。

（1）油箱，即油浸式變壓器的外殼，用于散熱，保護體（變壓器主體放置在油箱中），并且變壓器油用于油箱中的絕緣。

（2）儲油罐（枕頭）：安裝在儲罐上以隔離儲罐的內部和外部。

（3）安全氣道（防爆管）：安裝在水箱頂蓋上，以保護設備，防止故障時水箱損壞。當變壓器發生故障并產生大量氣體時，油箱內的壓力增加，氣體和油將通過防爆膜爆裂并噴出，以避免油箱爆裂。

（4）氣體繼電器（氣體繼電器）：主保護裝置安裝在變壓器油箱和儲油罐之間的管道中。

（5）分接開關：通過連接不同接頭的開關，可以改變原繞組的匝數，達到調節電壓的目的。分接開關分為有載分接開關和有載分接開關。

（6）絕緣套管：安裝在變壓器上的油箱蓋的功能是將線圈引線的末端從油箱引出，并使引線與油箱絕緣。瓷絕緣套管用于1KV以下的電壓，充氣或充油套管用于10到35KV之間的電壓，電容套管用于110KV以上的電壓。

（7）變壓器油：加強絕緣和散熱。它要求高中等強度和低粘度，高燃點和低凝固點，不含酸，堿，灰塵和水等雜質。

（8）溫度測量裝置：監測變壓器的油面溫度。小型油浸式變壓器采用水銀溫度計，大型變壓器采用壓力式溫度計。

以上就是油浸式變壓器的主要組成部件結構，如果您還不明白，可以隨時聯系我們油浸式變壓器廠家，我們將給您提供最優的解決方案。
