SCB11型干式變壓器原理 - 簡介

實際上，SCB11型干式變壓器是一種利用電磁感應原理將電能或信號從一個電路傳輸?shù)搅硪粋€(gè)電路的干式變壓器電氣設備。它是電能傳輸或信號傳輸?shù)闹匾M成部分。它廣泛應用于當?shù)卣彰鳎邔咏ㄖ?，機場，碼頭數控機械設備等場所。簡單來說，SCB11型干式變壓器是指變壓器的鐵芯和繞組未浸漬在絕緣油中。SCB11型干式變壓器主要分為三種形式：開式，閉式和澆注式。

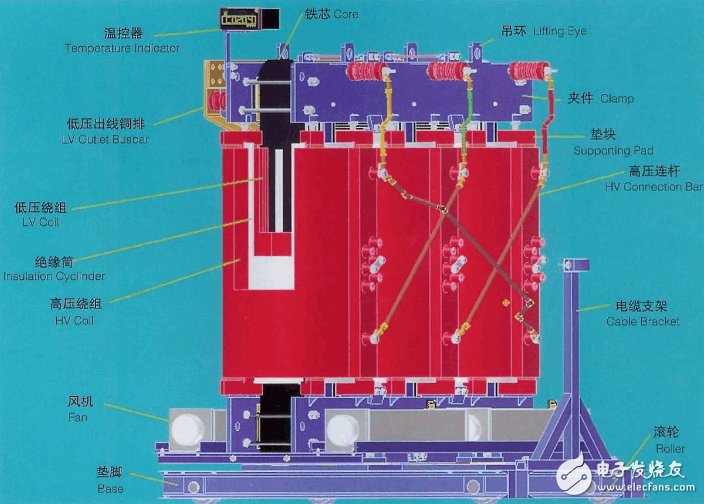

SCB11型干式變壓器的工作原理和結構圖

SCB11型干式變壓器原理 - 主要形式

接下來，我們介紹SCB11型干式變壓器的主要形式，它可分為以下幾種類型：SCB11型干式變壓器，SCB11型干式變壓器，SCB11型干式變壓器，SCB11型干式變壓器，SCB11型干式變壓器，干式 - 型變壓器，SCB11型干式變壓器，SCB11型干式變壓器

_Open類型：這是一種常用的形式。它的身體與大氣直接接觸。適用于室內干燥清潔。有兩種冷卻模式：空氣自冷卻和空氣冷卻。

封閉型：主體處于封閉的外殼中，不與大氣直接接觸。

_鑄造類型：環氧樹脂或其他樹脂鑄造為主要絕緣，它結構簡單，體積小，適用于小容量變壓器。

SCB11型干式變壓器的工作原理和結構圖

SCB11型干式變壓器原理

與其他變壓器一樣，SCB11型干式變壓器遵循電氣和磁耦合所需的電壓技術的物理原理：當電流流過電線時，它會在其周圍產生可變磁場或“磁力”。電線繞磁場的波動，在電線中產生電流。因此，在第二線和第一線中將存在波動的磁場，在該磁場旁邊引起電流在第二線中流動。因此，電流從第一和第二導體通過兩根導線而沒有實際接觸。

SCB11型干式變壓器結構

SCB11型干式變壓器主要由硅鋼芯和環氧樹脂澆鑄線圈組成。絕緣筒放置在高壓線圈和低壓線圈之間以增加電絕緣，并且墊圈用于支撐和限制線圈。與變壓器部件重疊的緊固件具有抗松動性能。

結構性能：_固體絕緣封裝繞組_封裝繞組

繞組：在兩個繞組中，較高的電壓是高壓繞組和較低的電壓繞組。從高低壓繞組的相對位置，高壓可分為同心型和重疊型。同心繞組簡單易制造，全部采用這種結構。重疊式，主要用于特殊變壓器。

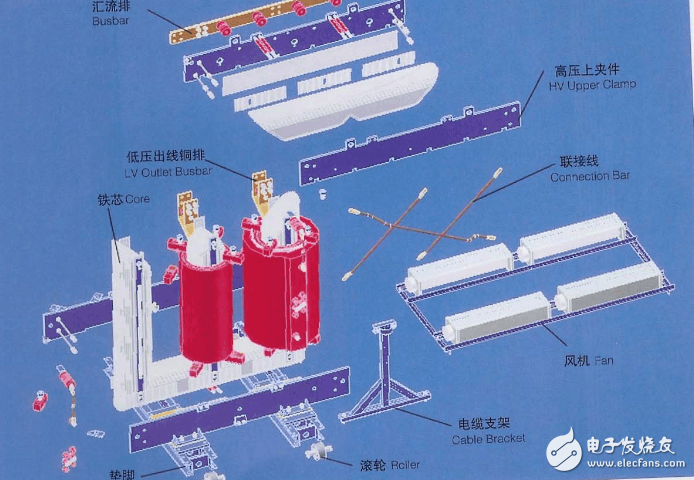

SCB11型干式變壓器立體結構圖
