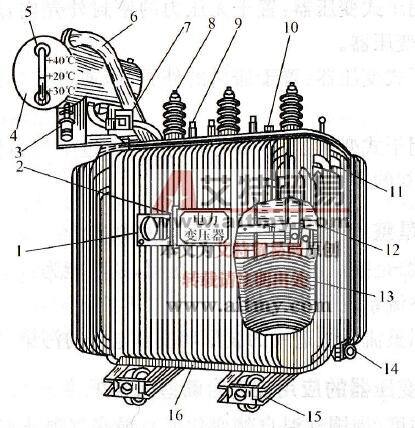

目前，我國油浸式變壓器的初級和次級側線圈同心安裝在鐵心柱上，內部采用低壓繞組，外部采用高壓繞組。當油浸式變壓器以負載運行時，當次級側電流增加時，必須增加初級側電流以平衡次級側電流，以保持核心中的主通量不變。油浸式變壓器由初級繞組，次級繞組，鐵芯，油箱，底座，高低壓套管，呼吸器，散熱器（或冷卻器），油凈化器，儲油罐，氣體繼電器，安全氣道，分接開關，溫度計組成和其他組件和配件。

油浸式變壓器主要部件包括：吸濕器：配有硅膠，儲油罐內的絕緣油通過吸濕器與大氣相連，干燥器吸收空氣中的水分和雜質，保持變壓器內部繞組的良好絕緣性能;硅膠變色和變質容易導致堵塞。那么油浸式變壓器主要部件有哪些作用呢？

油浸式變壓器油位計：反映電力變壓器的油位，一般在+ 20O左右，過高油排放，加油低，冬季低溫，輕載，油位變化小或油位略有下降，夏季油負荷上升時重載，油位也略有上升，均屬正常。

油浸式變壓器油枕：調節油箱油量，防止電力變壓器油過氧化，上部有加油孔。防爆管：防止突發事故對罐內壓力積聚造成危險。信號溫度計：監控電源變壓器的工作溫度并發出信號。表示變壓器的油溫較高，電源變壓器的線圈溫度比上部油的溫度高10℃。

油浸式變壓器分接開關：通過改變高壓繞組的抽頭和增加或減少繞組匝數來改變電壓比。通常，變壓器是空載電壓調節，需要停電：它們通常分為三個班次：I，II和III，它們通常在出廠時處于第二班。氣體信號繼電器：輕氣體，重氣體信號保護。上接觸點為輕氣信號，一般作用于信號報警，表示變壓器運行異常;下觸點主要是氣體信號，動作后發出信號，同時使斷路器跳閘，掉卡和報警。

通常，油浸式變壓器氣體繼電器充滿油，這意味著沒有氣體。當油箱中有氣體時，它將進入氣體繼電器。在一定程度上，氣體擠出儲油器以使接觸移動。打開氣體繼電器的外蓋，頂部有兩個調節桿。轉動一個蓋子以釋放繼電器中的氣體，另一個調節桿是保護動作。測試按鈕;必須穿戴絕緣手套，并且在現場操作中必須強調安全。
