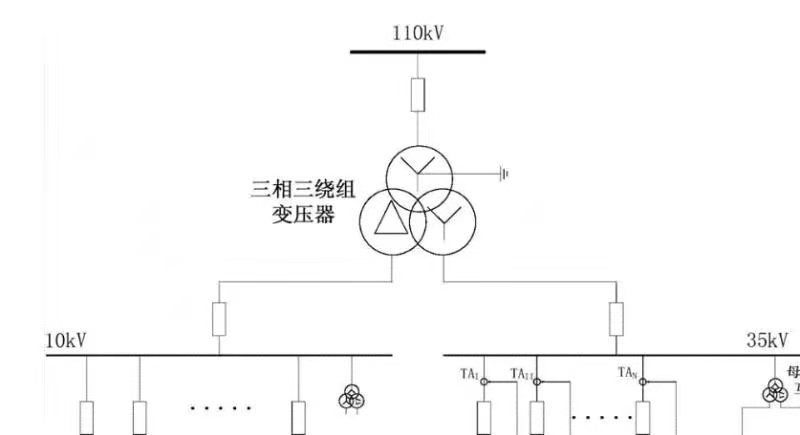

近日，總有用戶咨詢我們關于三相繞組變壓器的事項，今天我們提供一些關于三相三繞組箱式變壓器結構圖，以便給電力變壓器用戶參考。相關參考：三繞組變壓器的每相有3個繞組，當1個繞組接到交流電源后，另外2個繞組就感應出不同的電勢，這種變壓器用于需要2種不同電壓等級的負載。 發電廠和變電所通常出現3種不同等級的電壓，所以三繞組變壓器在電力系統中應用比較廣泛。 每相的高中低壓繞組均套于同一鐵心柱上。為了絕緣使用合理，通常把高壓繞組放在最外層，中壓和低壓繞組放在內層。

另外要說明的是三相變壓器和三繞組變壓器不是一回事。

三相變壓器的初級繞組和次級繞組各有三個，用于三相交流電的升壓或降壓。

三繞組變壓器是指初級繞組和次級繞組的總數是三個。常用的是有一個初級繞組，有兩個次級繞組分別輸出不同的電壓。
