歐式箱式變壓器（又叫歐式變壓器、歐變或者歐式箱變）并不是一般的變壓器，實際上它是一種小型變電站，是成套完善的變電站設備站，它的功能比較多，也比較規范，它不同于美式箱式變壓器。本文由箱式變壓器廠家工程師介紹歐式箱式變壓器內部結構和歐式箱式變壓器維護步驟的介紹。

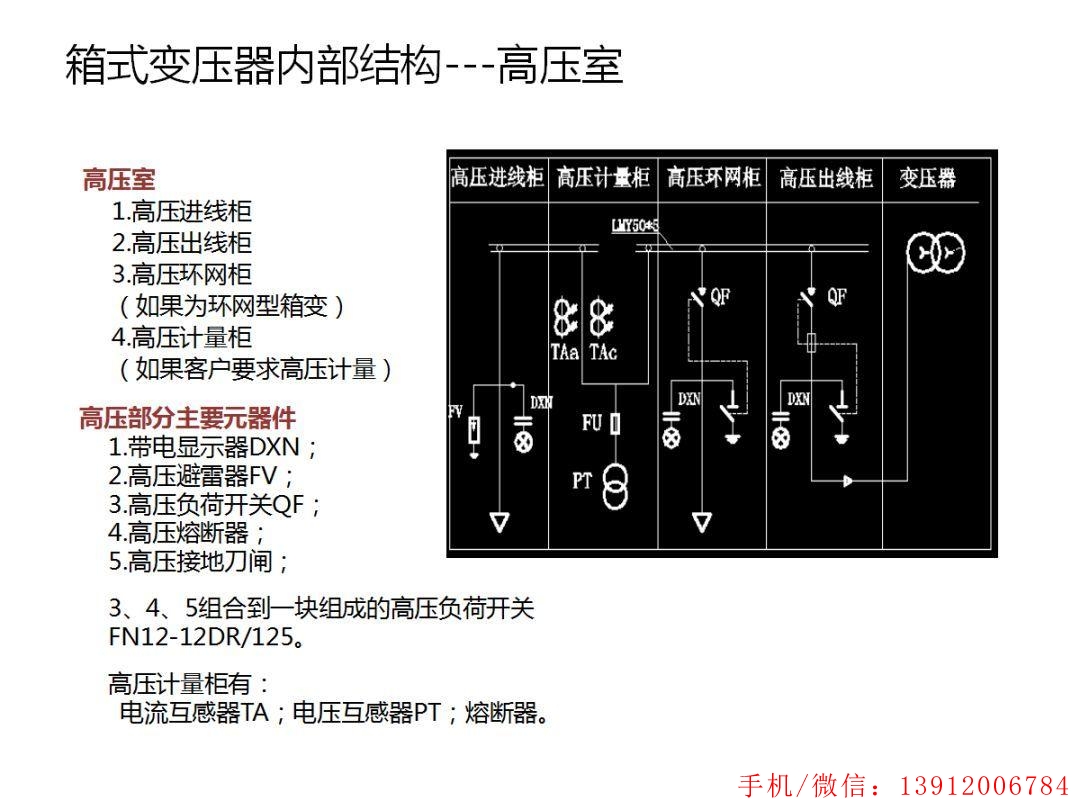

歐式箱式變壓器內部結構圖紙：

首先讓我們了解一下歐式箱式變壓器內部結構的主要組成部分歐式箱式變壓器不僅是一個變壓器，它也相當于一個小型變電站，它屬于配電站，直接為用戶供電。包括高壓室、變壓室、低壓室;高壓房是電源側，一般是35kV或10kV進線，包括高壓母線、斷路器或保險絲、變壓器、避雷器等。變壓器室是歐式箱式變壓器的主要設備，包括低壓母線、低壓斷路器和低壓室計量裝置。機組和避雷器從低壓母線引出，為用戶供電。歐式箱式變壓器保護是變壓器的一種特殊保護。是集保護、監控、控制、通訊等功能于一體的電力自動化高科技產品。是智能歐式箱式變壓器理想的電氣單元。產品內置保護庫，由20多個標準保護程序組成，具有完整而強大的采集功能?？梢圆杉淮卧O(shè)備的電壓、電流模擬值和開關值(通過保護CT實現電流測量)。

我們來詳細談?wù)剼W式箱式變壓器(箱式變電站)的組成結構高壓部分：

1、高壓進線柜

2、高壓輸出柜

3、高壓輸出柜

4、高壓計量柜

5、低壓進柜。

6、低壓輸出柜。

7、低壓計量柜。

歐式箱式變壓器(箱式變電站)高壓進線柜組成

1、電容補償柜真空斷路器

2、歐式相變避雷器

3、微波保護裝置

4、微機保護裝置。電流互感器

5、墻套管

6、靜態觸點和觸點盒

7、機柜中照明燈

8、柜內照明絕緣子

9、小型公共汽車終點站

10、現場展示溫度控制器

12、加熱板

13、電磁鎖

14、多功能表

15、熱縮套

16、次級線路元件

17、水平母線接地線

18、分支機構

19、輔助材料

20、柜體

歐式箱式變壓器柜體組成高壓計量柜組成包括：

1、歐式箱式變壓器(箱式變電站)隔離電車

2、墻套管

3、固定觸點，觸點盒

4、歐式相變柜內照明

5、歐變絕緣子

6、歐變顯示點

7、歐變溫度控制系統

8、溫濕度控制器加熱板

9、電磁鎖

10、歐變小型總線端子

11、歐式箱式變壓器（箱式變電站）高壓輸出柜的組成：1、歐式箱式變壓器(箱式變電站)高壓輸出柜組成2、熱縮套管，水平母線副線元件；3、地面行；4、所示。分行行；5、輔助材料；6、內閣
