  ZGS11-800KVA美式變壓器

ZGS11-800KVA美式變壓器產品描述

產品名稱：美式變壓器（簡稱美變，或者美式箱式變壓器，美式組合式變壓器,美式變電站）

產品型號：ZGS11-800/10-0.4

額定容量：800KVA

額定頻率：50Hz

輸入電壓：10000V

輸出電壓：400V

防護等級：IP4X、IP5X

ZGS11-800KVA美式變壓器又稱美式組合式變電站或歐式組合式變電站，簡稱歐式箱式變電站。它是將高壓開關柜、配電變壓器和低壓開關柜按一定的接線方案組合在一起的緊湊型成套配電設備。用于城市高層建筑、城鄉建筑、豪華別墅、廣場公園、住宅小區、工礦企業、臨時用電施工現場，用于配電系統中的電能接收和分配。

ZBW歐式箱式變電站具有結構緊湊、成套性強、操作維護方便、外形美觀、遷移方便等優點。與常規民用變電站相比，同容量箱式變電站的面積僅為常規變電站的1/2。10~1/5，大大減少了設計和施工工作量，降低了施工成本。在配電系統中，既可用于環網配電系統，也可用于雙電源或輻射終端配電系統。是城鄉變電站建設改造的新型成套設備。

ZGS11端子式美式箱式變壓器：

ZGS11-Z-30/10-0.4 ZGS11-Z-50/10-0.4 ZGS11-Z-63/10-0.4 ZGS11-Z-80/10-0.4 ZGS11-Z-100/10-0.4

ZGS11-Z-125/10-0.4 ZGS11-Z-160/10-0.4 ZGS11-Z-200/10-0.4 ZGS11-Z-250/10-0.4 ZGS11-Z-315/10-0.4

ZGS11-Z-400/10-0.4 ZGS11-Z-500/10-0.4 ZGS11-Z-800/10-0.4 ZGS11-Z-800/10-0.4 ZGS11-Z-1000/10-0.4

ZGS11-Z-1250/10-0.4 ZGS11-Z-1600/10-0.4 ZGS11-Z-2000/10-0.4 ZGS11-Z-2500/10-0.4

ZGS11型環網式美式箱式變電站：

ZGS11-H-30/10-0.4 ZGS11-H-50/10-0.4 ZGS11-H-63/10-0.4 ZGS11-H-80/10-0.4 ZGS11-H-100/10-0.4

ZGS11-H-125/10-0.4 ZGS11-H-160/10-0.4 ZGS11-H-200/10-0.4 ZGS11-H-250/10-0.4 ZGS11-H-315/10-0.4

ZGS11-H-400/10-0.4 ZGS11-H-500/10-0.4 ZGS11-H-800/10-0.4 ZGS11-H-800/10-0.4 ZGS11-H-1000/10-0.4

ZGS11-H-1250/10-0.4 ZGS11-H-1600/10-0.4 ZGS11-H-2000/10-0.4 ZGS11-H-2500/10-0.4

美國箱式變電站的變壓器可以是S11系列、S13系列或SH15系列油浸式變壓器。選擇不同類型的變壓器，相應的美國箱式變電站系列也會有所不同。

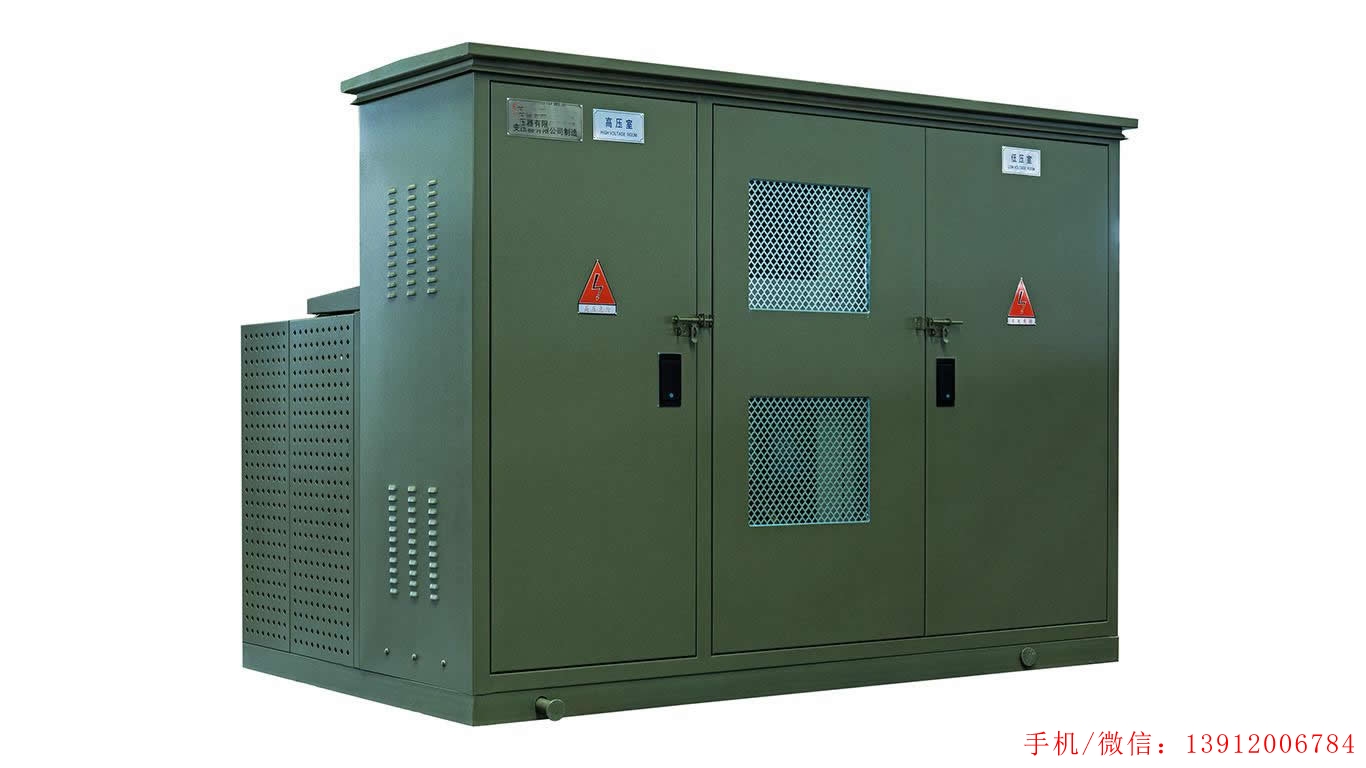

ZGS11-800KVA美式箱變產品實拍

ZGS11-800KVA美式箱式變電站的特點

特征：

1機柜外殼參照國外先進技術，根據實際情況進行設計。具有堅固、隔熱、通風、性能穩定、防腐、防塵、防水、防小動物、美觀等特點。殼體材料有多種選擇，如鋁合金板、鋼板、復合板、不銹鋼板、非金屬材料（玻璃纖維水泥）等。

2高壓室采用XGN15、HXGN17、KYN28A等高壓開關柜作為高壓進線、高壓計量、高壓出線。高壓側可采用環網供電、終端供電、雙電源供電等多種供電方式，也可安裝高壓計量元件，滿足高壓計量的要求。其中，主開關一般為負荷開關，也可采用真空斷路器。結構緊湊合理，具有完善的防誤操作功能。

三。低壓室采用GGD、GCS或MNS等低壓開關柜，用于低壓進線、無功補償和低壓出線。低壓側采用盤柜式結構，形成用戶所需的供電方案，可滿足配電、照明配電、無功補償、電能計量等多種功能。主開關一般采用普通負荷開關，也可采用智能斷路器，安裝靈活，操作方便。

4變壓器室變壓器可選用全密封油浸式變壓器或干式變壓器。其中，油浸式變壓器可選擇S9、S11、S13或SH15，干式變壓器可選擇SCB10、SCB11、SGB10或SCBH15?？筛鶕?jù)客戶實際需求自由配置，選項多，靈活性強。
